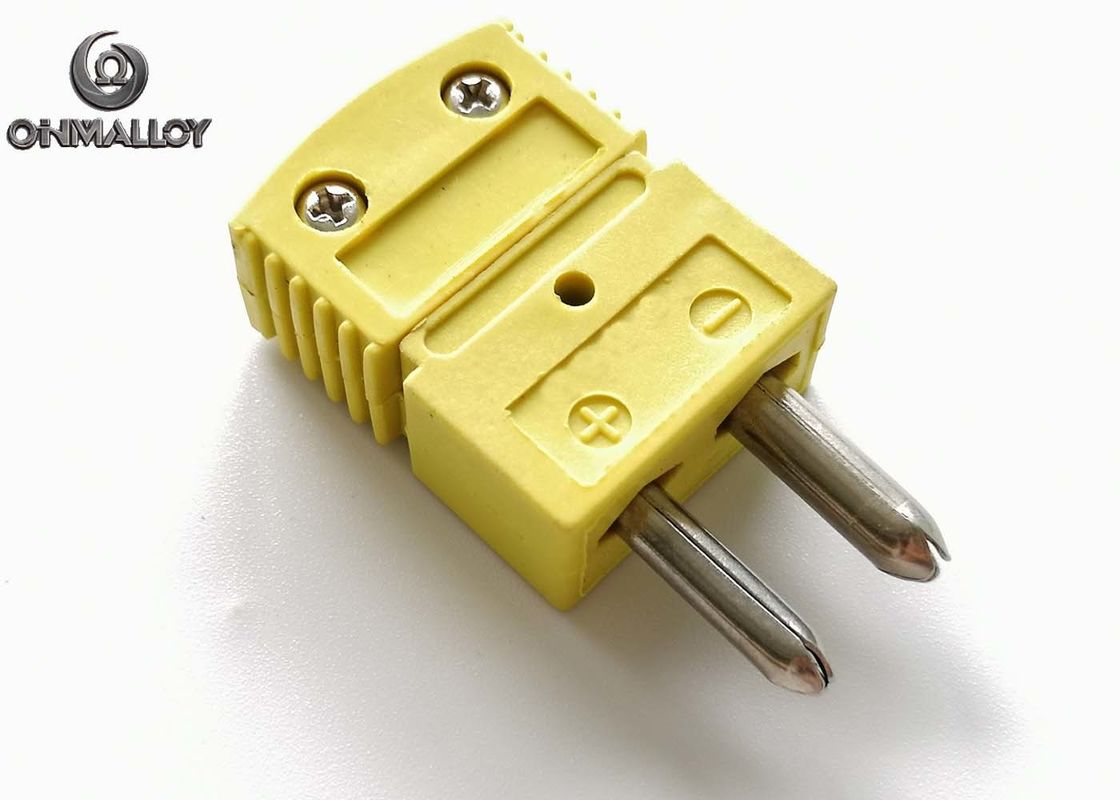

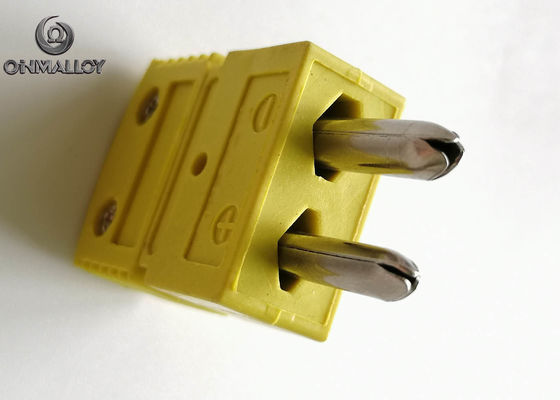

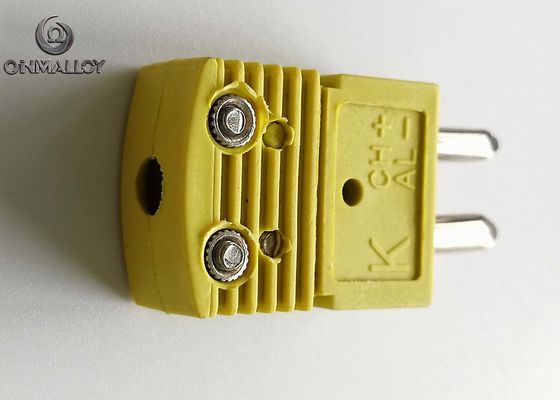

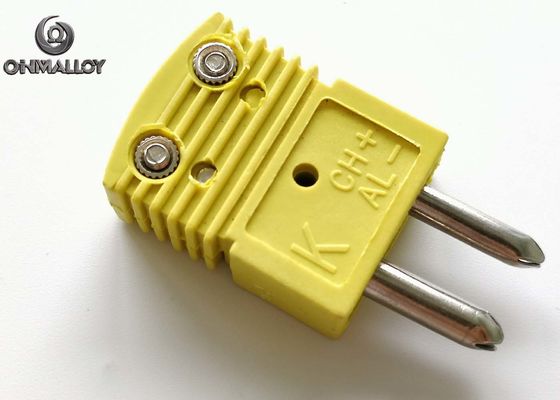

Cặp nhiệt điện Loại K Đầu nối kích thước trung bình Đầu cắm nhiệt kế chân tròn Chromel Alumel Cắm ANSI

Cặp nhiệt điện Loại K Đầu nối kích thước trung bình Đầu cắm nhiệt kế chân tròn Chromel Alumel Cắm ANSI

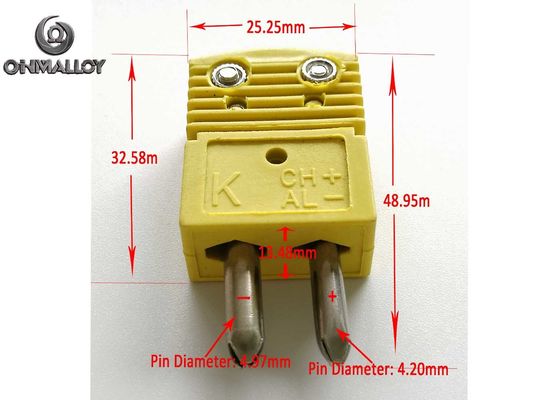

Cặp nhiệt điện Loại K Kích thước đầu nối Kích thước Trung bình Hình ảnh

Bí quyết kết nối cặp nhiệt điện

Cặp nhiệt điện có nhiều dạng và hình dạng.Chúng được làm bằng nhiều đường kính, chiều dài, vật liệu vỏ bọc, sự kết hợp của các vật liệu được đề cập ở trên, chiều dài dây dẫn, v.v.

Các hình dạng được sử dụng phổ biến nhất là hạt và đầu dò.Cặp nhiệt độ hình hạt có giá thành cao và thời gian phản hồi rất nhanh.Đầu dò có sẵn trên thị trường để đo nhiệt độ trong các ứng dụng khác nhau như công nghiệp, y tế, khoa học, thực phẩm, v.v. Đầu nối được sử dụng với đầu dò đi kèm với chân tròn, được gọi là đầu nối tiêu chuẩn, hoặc chân phẳng, được gọi là đầu nối thu nhỏ.

Khi chọn cặp nhiệt điện cho bất kỳ ứng dụng nào, người ta nên xem xét phạm vi nhiệt độ cần đo, thời gian đáp ứng yêu cầu, độ chính xác và môi trường xung quanh.Theo các điều kiện hiện có, người ta có thể chọn các kết hợp vật liệu thích hợp và hình dạng thích hợp của cặp nhiệt điện.

Đầu nối cặp nhiệt là một phương pháp chính xác và thuận tiện để kết nối các bộ phận cảm biến nhiệt độ với nhau.Sử dụng các đầu nối này để tạo thành một chuỗi từ đầu đo của cảm biến nhiệt độ đến máy chủ hoặc thiết bị.Điều quan trọng là tất cả các thành phần trong dây chuyền được làm bằng cùng một vật liệu cặp nhiệt điện để ngăn chặn bất kỳ sự thay đổi hoặc biến dạng nào của tín hiệu ban đầu.Để đạt được điều này, các chân của đầu nối cặp nhiệt điện được làm bằng vật liệu tương tự như cặp nhiệt điện được sử dụng để kết nối hoặc bù vật liệu.Loại cặp nhiệt điện được in rõ ràng trên vỏ đầu nối và cũng được đánh dấu bằng màu sắc để dễ dàng nhận biết.Mở đầu nối, sau đó sử dụng hai kẹp vít cố định để chỉ cần siết chặt dây cặp nhiệt điện tại chỗ.Sau đó có thể lắp đầu nối phích cắm cặp nhiệt điện thu nhỏ vào đầu nối ổ cắm cặp nhiệt điện thu nhỏ giao phối.
