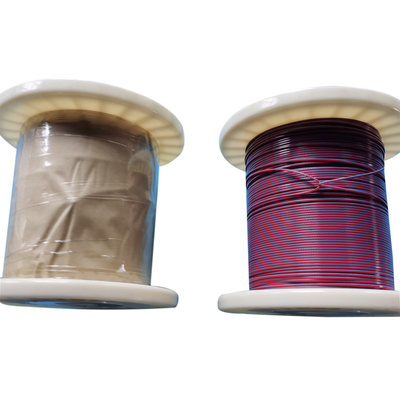

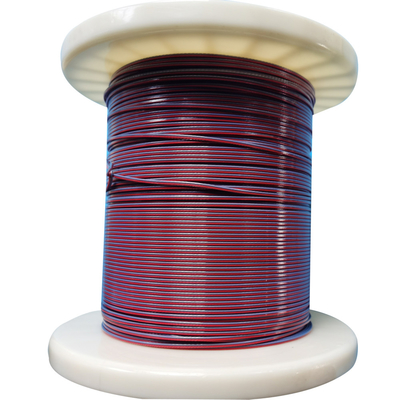

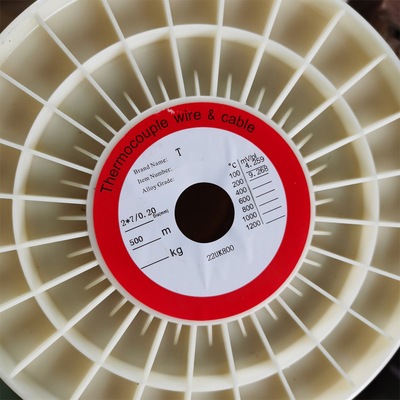

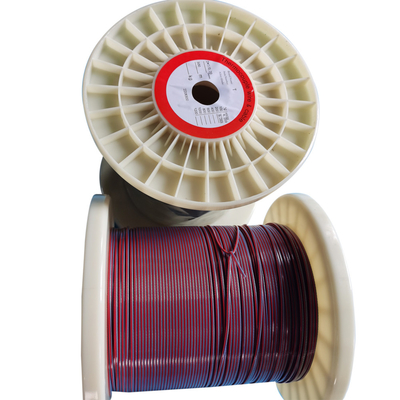

Cáp mở rộng cặp nhiệt điện PVC rắn Loại T cho thiết bị điện

Cáp mở rộng cặp nhiệt điện loại T

Đặc điểm kỹ thuật dây dẫn

LOẠI T (Đồng so với Constantan)được sử dụng hoặc phục vụ trong môi trường oxy hóa, trơ hoặc khử hoặc trong chân không.Nó có khả năng chống ăn mòn cao từ độ ẩm và ngưng tụ trong khí quyển và thể hiện tính ổn định cao ở nhiệt độ thấp.Đây là loại duy nhất có giới hạn sai số được đảm bảo đối với nhiệt độ lạnh.

1.Hóa chấtThành phần

2.Thuộc tính vật lý và thuộc tính cơ học

Trong đo nhiệt độ thực tế, thường có khoảng cách đo dài với thiết bị đo, một dây bù cặp nhiệt điện được tạo ra để bù chênh lệch nhiệt độ gây ra bởi sự thay đổi nhiệt độ giữa thiết bị đo và đoạn nối cặp nhiệt điện.

Cáp bù có các ưu điểm sau: cải thiện tính chất vật lý và cơ tính của đường dây đo nhiệt độ cặp nhiệt điện;cải thiện tính linh hoạt của đường đo và làm cho kết nối thuận tiện bằng cách sử dụng lõi nhiều sợi hoặc dây bù đường kính nhỏ;dễ dàng che chắn can thiệp từ bên ngoài;giảm chi phí dây chuyền đo lường.

Cấp cáp cặp nhiệt điện

A: Cáp cấp mở rộng

Thành phần của dây hoàn toàn giống với dây của cặp nhiệt điện, được nhận xét bằng chữ cái "X" sau số ký hiệu của cặp nhiệt điện, chẳng hạn như "KX" "JX" "TX"

B: Cáp cấp bù

Thành phần dây của ai khác với dây của cặp nhiệt điện, nhưng giá trị sức điện động của dây (EMF) của nó giống như dây của cặp nhiệt điện chỉ ở 0-100ºC hoặc 0-200ºC.Nó được nhận xét bằng chữ cái "C" sau số ký hiệu của cặp nhiệt điện, chẳng hạn như "KC" "JC" "TC"

1. Để xem xét chi phí, khi nhiệt độ thử nghiệm dưới 200ºC, cáp cấp bù được ưu tiên.Nhưng cáp cấp bù sẽ xảy ra sai lệch giá trị nhiệt độ thử nghiệm rất lớn nếu nhiệt độ thử nghiệm trên 200ºC.Nhiệt độ thử nghiệm càng cao, độ lệch càng lớn.
2. Đối với cáp cấp bù, nhiệt độ thử nghiệm tối đa nhỏ hơn 200ºC, cáp càng lớn, suy hao tín hiệu càng nhỏ.
3. So sánh cáp kéo dài và cáp bù:
