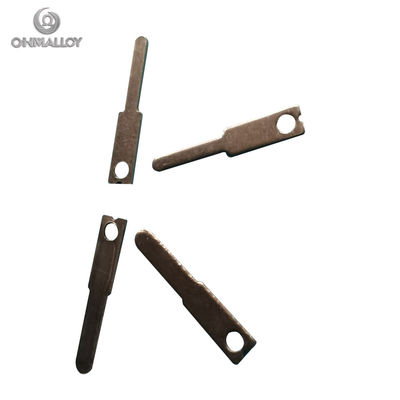

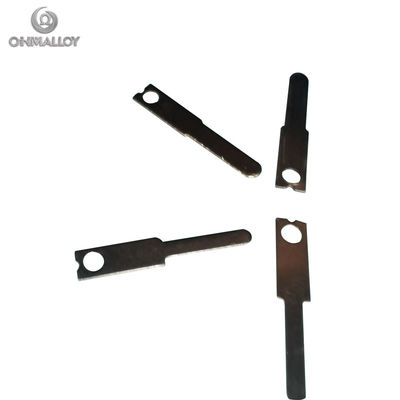

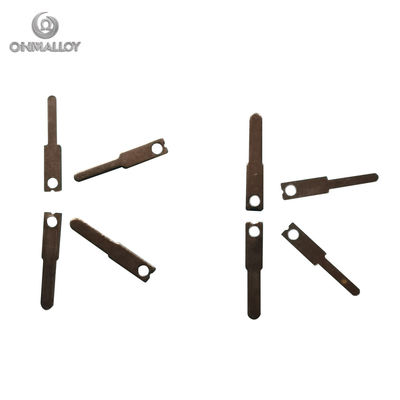

Đầu nối cặp nhiệt điện loại K (chân tiếp xúc Chromel-Alumel)

Đồng hợp kim chromel k-type KP KN

1. Thành phần vật liệu và tính chất

Định nghĩa hợp kim chân Thành phần hóa học Đặc điểm chính

Tốt (KP)Chromel tương đương Ni 89-91%, Cr 9-10%, Si/Mn ≤ 1% Không từ tính, điện trở 0,71 μΩ·m

Chú ý (KN)Alumel tương đương Ni 94-97%, Al 1.5-2.5%, Mn 1.5-2.5%, Si ≤ 1%

2. Các thông số kỹ thuật hiệu suất

Tiêu chuẩn giá trị tham số/Ghi chú

Phạm vi nhiệt độ (Lớp dây)Tóm tắt:-200 °C đến 1.300 °CTối đa 1.260°C theo IEC 60584-1

Mãi lâu:0°C đến 1.100°CPhạm vi ổn định tối ưu

Phạm vi nhiệt độ (sự mở rộng) 0 °C đến 200 °CĐộ chính xác hạn chế vượt quá 200 °C

Điện trường điện điện tử 41 μV/°Cở 1000 °C so với Platinum 67 tham chiếu

Độ chính xác (Lớp 1) ±1,5°Choặc± 0,4%(> 0 °C) Số nào lớn hơn

± 2,5°C(-200 °C đến 0 °C) Khả năng dung nạp lạnh

Kháng oxy hóaCao hơn loại J/T/E dưới 1.000 °C Cr2O3 lớp bảo vệ

3. Khả năng tương thích môi trường và hạn chế

Không khí khuyến cáo:

• Ôxy hóa: Không khí, khí thải đốt (nồi điện)
• Khí trơ: Argon, nitơ (khả năng tối đa đến 1.100 °C)

Các điều kiện bị cấm:

Phương pháp giảm thiểu tình trạng thất bại kịch bản

Khí có chứa lưu huỳnh Sulfidation → fragile fracture Tránh môi trường H2S/SO2

Chu kỳ redox xen kẽ Đường hiệu chỉnh trôi > 5 °C Sử dụng loại N trong các ứng dụng chu kỳ

Vacuum > 1 giờ (> 800 °C) Khử hơi crôm Max 60 phút phơi nhiễm

H2/CO khí quyển Green Rot ăn mòn (815-1040°C) Ống bảo vệ gốm

4Ưu điểm cạnh tranh

• Hiệu quả chi phí: 30~50% rẻ hơn các loại kim loại quý (R/S/B)
• Độ cứng bức xạ: Ưu tiên trong các ứng dụng hạt nhân so với loại J
• Tuổi thọ: dài hơn 5 lần so với loại J ở 900 °C (Fe oxy hóa trong J)

5Tiêu chuẩn dung sai độ chính xác

Môi trường ứng dụng công thức dung nạp lớp

Lớp 1± 1,5°Choặc± 0,004×tăng độ (°C) Phòng thí nghiệm hiệu chuẩn hàng không vũ trụ

Lớp 2± 2,5°Choặc± 0,0075 × tần số (°C) Kiểm soát quy trình công nghiệp

Điểm số tối đa trong °C; Điểm số lỗi đặc biệt (± 0,4%) có sẵn cho nhu cầu chính xác cao

Các ghi chú kỹ thuật bổ sung

Thực hành tốt nhất về kết nối:

• Sử dụng dây kéo dài hợp kim niken MgO để ổn định EMF
• Tránh các đầu đồng → ăn mòn galvanic trong môi trường ẩm

Ngăn ngừa lão hóa:

• Sức lão hóa trước ở 850 ° C trong 2 giờ làm giảm sự trôi dạt trong các cảm biến chính xác

Tính chất vật lý:

Tài sảnGiá trị KP Giá trị KN

Mật độ (g/cm3) 8,5 8.6

Độ bền kéo ≥490 MPa ≥390 MPa

Độ kéo dài ≥10% ≥15%

Các bộ nhiệt được sử dụng trong các quy trình để cảm nhận nhiệt độ và được kết nối với các máy đo nhiệt để chỉ ra và điều khiển.Các thermocouple và pyrometer được điện dẫn bởi các cáp mở rộng thermocouple / cáp bù đắp thermocoupleCác dây dẫn được sử dụng cho các dây cáp nhiệt cặp này được yêu cầu phải có tính chất nhiệt điện (EMF) tương tự như của nhiệt cặp được sử dụng để cảm biến nhiệt độ.

Nhà máy của chúng tôi chủ yếu sản xuất dây, dải và cáp nhiệt đới, và chúng được sử dụng trong các thiết bị đo nhiệt độ.Các sản phẩm nhiệt cặp của chúng tôi đều được thực hiện tuân thủ GB và cũng IEC584-3 (Tiêu chuẩn quốc tế).

Dải nhiệt đôi có thể được sử dụng để sản xuất chân rỗng của đầu nối nhiệt đôi, đệm nhiệt đôi và các liên lạc của đầu nối nhiệt đôi.

Ứng dụng
• Sưởi ấm
• Tăng nhiệt
• Bảo vệ động cơ - Nhiệt độ và nhiệt độ bề mặt
• Kiểm soát nhiệt độ cao
