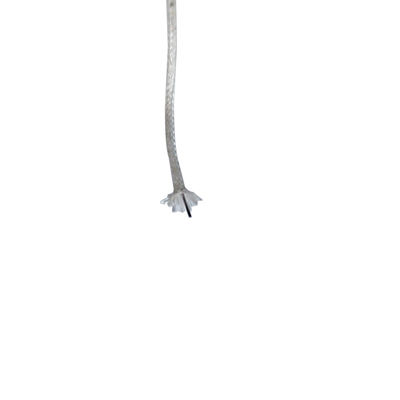

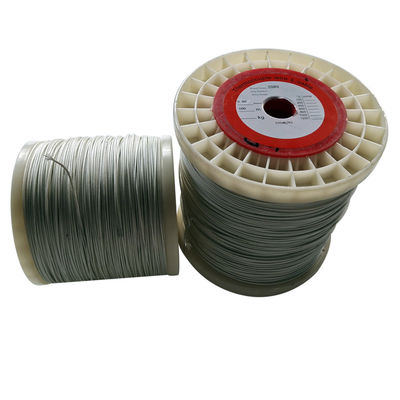

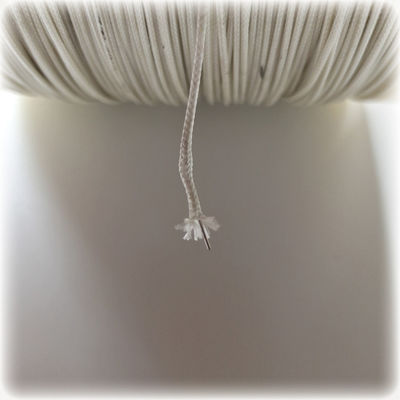

Cáp nhiệt độ cao lớp K 2*0,6mm cặp xoắn ANSI MC96.1 -270°C đến 1372°C
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| nhạc trưởng: | +Chrome, -Alumel | dây dẫn dia: | 20AWG, 16AWG |
|---|---|---|---|
| Vật liệu cách nhiệt: | Silica thủy tinh | Chất liệu áo khoác: | Silica thủy tinh |
| Màu sắc: | Trắng | Bưu kiện: | 1000ft/cuộn |
| Tiêu chuẩn: | ANSI96.1 hoặc IEC 584-2 | ||
| Làm nổi bật: | Cáp nhiệt cặp lớp K,Cáp đôi xoắn nhiệt độ cao,Sợi nhiệt cặp ANSI MC96.1 |
||
Cáp K-Class chịu nhiệt độ cao | Cặp xoắn 2*0.6mm | ANSI MC96.1 | -270°C đến 1372°C
Thông số kỹ thuật:
1. Kiểu: Dây bù
2. Dây cặp nhiệt điện J
Phân loại dây cặp nhiệt điện J
1. Cấp cặp nhiệt điện (cấp nhiệt độ cao). Loại dây cặp nhiệt điện này chủ yếu thích hợp cho các loại cặp nhiệt điện loại K, J, E, T, N và L và các dụng cụ phát hiện nhiệt độ cao khác, cảm biến nhiệt độ, v.v.
2. Cấp dây bù (cấp nhiệt độ thấp). Loại dây cặp nhiệt điện này chủ yếu thích hợp cho cáp bù và dây nối dài của các loại cặp nhiệt điện loại S, R, B, K, E, J, T, N và L, cáp sưởi, cáp điều khiển, v.v.
Loại và chỉ số cặp nhiệt điện
| Loại và chỉ số cặp nhiệt điện | ||
| Loại | Kiểu | Phạm vi đo (°C) |
| NiCr-NiSi | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-NiSi | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Kích thước và dung sai của dây cặp nhiệt điện cách điện bằng sợi thủy tinh
Kích thước / Dung sai mm): 4.0+/-0.25
Mã màu & dung sai hiệu chuẩn ban đầu cho dây cặp nhiệt điện:
| Loại cặp nhiệt điện | Mã màu ANSI | Dung sai hiệu chuẩn ban đầu | ||||
| Hợp kim dây | Hiệu chuẩn | +/- Dây dẫn |
Vỏ bọc | Phạm vi nhiệt độ | Tiêu chuẩn Giới hạn |
Đặc biệt Giới hạn |
| Sắt(+) so với Constantan(-) |
J | Trắng/Đỏ | Nâu | 0°C đến +285°C 285°C đến +750°C |
±2.2°C ± .75% |
±1.1°C ± .4% |
| CHROMEL(+) so với ALUMEL(-) |
K | Vàng/Đỏ | Nâu | -200°C đến -110°C -110°C đến 0°C 0°C đến +285°C 285°C đến +1250°C |
± 2% ±2.2°C ±2.2°C ± .75% |
±1.1°C ± .4% |
| Đồng(+) so với Constantan(-) |
T | Xanh dương/Đỏ | Nâu | -200°C đến -65°C -65°C đến +130°C 130°C đến +350°C |
± 1.5% ±1°C ± .75% |
± .8% ± .5°C ± .4% |
| CHROMEL(+) so với Constantan(-) |
E | Tím/Đỏ | Nâu | -200°C đến -170°C -170°C đến +250°C 250°C đến +340°C 340°C+900°C |
± 1% ±1.7°C ±1.7°C ± .5% |
±1°C ±1°C ± .4% ± .4% |
Mã màu & Dung sai hiệu chuẩn ban đầu cho dây nối dài:
| Loại nối dài | Mã màu ANSI | Dung sai hiệu chuẩn ban đầu | ||||
| Hợp kim dây | Hiệu chuẩn | +/- Dây dẫn |
Vỏ bọc | Phạm vi nhiệt độ | Tiêu chuẩn Giới hạn |
Đặc biệt Giới hạn |
| Sắt (+) so với Constantan(-) | JX | Trắng/Đỏ | Đen | 0°C đến +200°C | ±2.2°C | ±1.1°C |
| CHROMEL (+) so với ALUMEL (-) | KX | Vàng/Đỏ | Vàng | 0°C đến +200°C | ±2.2°C | ±1.1°C |
| Đồng(+) so với Constantan(-) | TX | Xanh dương/Đỏ | Xanh dương | -60°C đến +100°C | ±1.1°C | ± .5°C |
| CHROMEL(+) so với Constantan(-) | EX | Tím/Đỏ | Tím | 0°C đến +200°C | ±1.7°C | ±1.1°C |
Tính chất vật lý PVC-PVC:
| Đặc điểm | Cách điện | Vỏ bọc |
| Khả năng chống mài mòn | Tốt | Tốt |
| Khả năng chống cắt | Tốt | Tốt |
| Khả năng chống ẩm | Tuyệt vời | Tuyệt vời |
| Khả năng chịu nhiệt của mối hàn | Kém | Kém |
| Nhiệt độ làm việc | 105ºC liên tục 150ºC đơn |
105ºC liên tục 150ºC đơn |
| Kiểm tra ngọn lửa | Tự dập tắt | Tự dập tắt |
